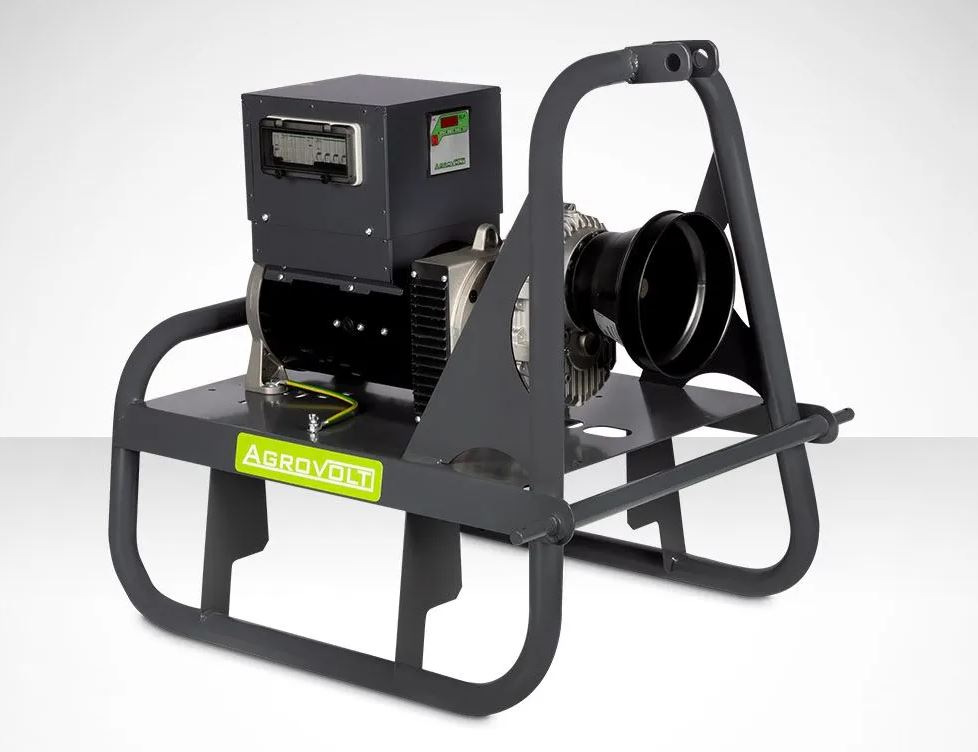

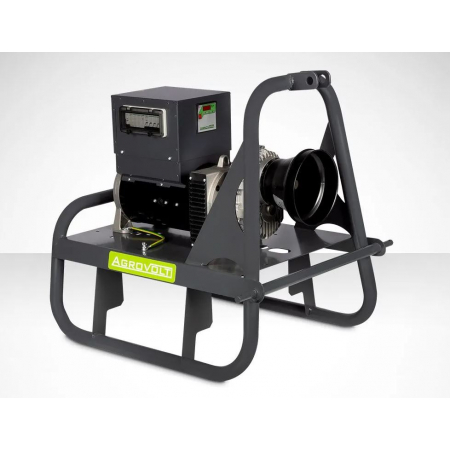

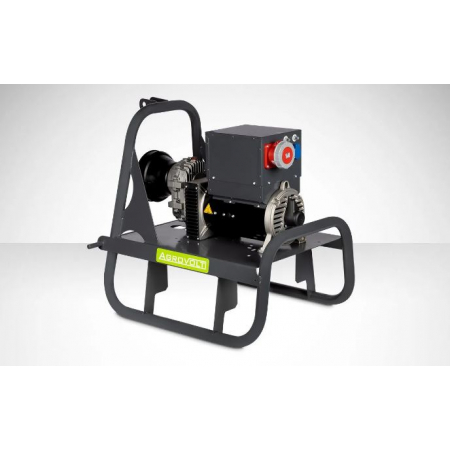

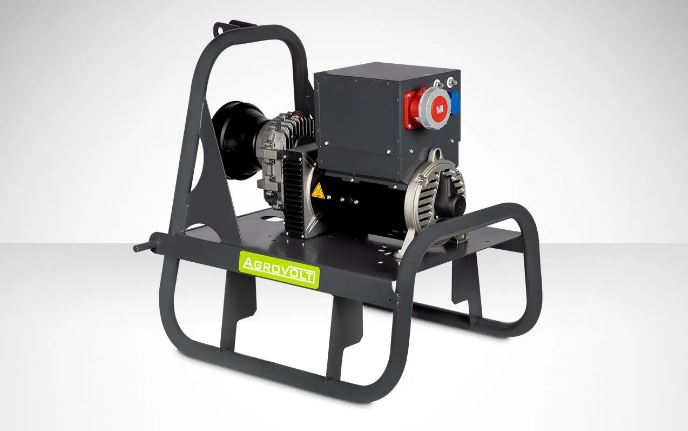

Generator prądotwórczy do ciągnika AV 27 R GT2MBS 43KM/27KVA 400V/230V 24517 Fogo

Informacje o produkcie AV 27 R Fogo:

• Generator jest urządzeniem elektrycznym stworzonym w celu przetworzenia energii mechanicznej w elektryczną. W tym wypadku energia mechaniczna uzyskiwana jest z przyłącza traktora za pomocą łącz kardana. Kardan podłączony jest do przekładni, która przystosowuje obroty traktora do tych wymaganych przez generator.

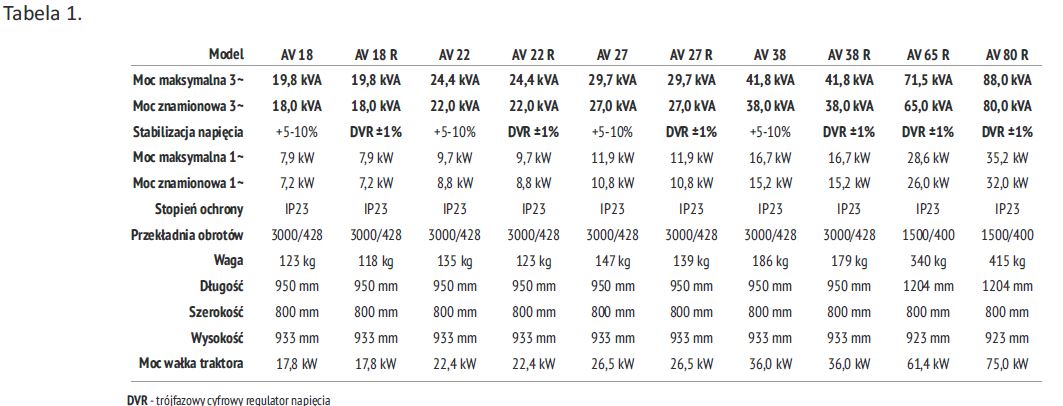

• Napięcie i częstotliwość uzyskiwane za pomocą generatora zależą bezpośrednio od jego obrotów: dlatego też muszą być one utrzymywane na stałym poziomie niezależnie od obciążenia. Zaleca się stosowanie ciągników o mocach podanych w Tabeli 1 wartości elektrycznych i mechanicznych, w takim przypadku system regulujący obroty traktora powoduje nieznaczny spadek obrotów pomiędzy biegiem jałowym a nominalnym obciążeniem. Dlatego też zaleca się ustawić obroty na biegu jałowym 3-4% powyżej obrotów nominalnych, to znaczy, że obroty na wałku ciągnika powinny być tak ustawione, aby częstościomierz na panelu kontrolnym wskazywał 52 Hz (=50Hz + 4%). Przy takim ustawieniu obrotów napięcie jałowe wynosić będzie 400-410V (w agregatach bez AVR). W przypadku ciągnika o mocy niższej niż zalecana, należy sprawdzać obroty przy każdej zmianie obciążenia agregatu, w przeciwnym wypadku zmiana obrotów może spowodować spadek lub wzrost napięcia, powodujący uszkodzenie agregatu lub podłączonych odbiorników.
• Prądnica jest samowzbudna z samoczynną regulacją napięcia. System regulujący pozwala utrzymać napięcie (przy stałych obrotach i zrównoważonym obciążeniu) w granicach +/-5% dla prądnic bez AVR, +/-1% z AVR . Uzwojenia generatora są fabrycznie połączone w gwiazdę. Pozwala to na zasilanie odbiorników trójfazowych o napięciu 400 V przez podłączenie do trzech zacisków U1-V1-W1, oraz jednofazowych 220V poprzez podłączenie do jednego z powyższych trzech oraz zacisku neutralnego. Moc znamionowa osiągalna jest tylko dla 3 faz, maksymalna moc 1fazowa jaką można odebrać to 40% mocy znamionowej. Obciążenie odbiornikiem jednofazowym powoduje znaczną niesymetrię pomiędzy wszystkimi trzema fazami prądnicy, zatem zasilając jednocześnie odbiorniki jednofazowe i trójfazowe upewnij się, że wszystkie trzy fazy są obciążone równomiernie.
• Urządzenie posiada stopień ochrony IP23. Oznacza to iż jest chronione przeciwko ciałom stałym o średnicy powyżej 12mm (np. palec), oraz wodzie kapiącej pionowo. Urządzenie nie jest przystosowane do pracy bez zadaszenia podczas opadów deszczu. W takim przypadku należy zapewnić odpowiednią ochronę (zadaszenie) zapewniając jednocześnie odpowiedni obieg powietrza. Moc znamionowa gwarantowana jest przy o temperaturze otoczenia do 40 C.



Dane techniczne AV 27 R Fogo:

• Regulacja napięcia standard
• Stabilizacja napięcia ±1%
• Częstotliwość 50 Hz
• Napięcie 3 fazowe 400 V
• Współczynnik mocy 0,8 cos ⱷ
• Moc maksymalna 29,7 kVA
• Moc znamionowa 27 kVA
• Prąd znamionowy 39,1 A
• Napięcie 1 fazowe 230 V
• Współczynnik mocy 1 cos ⱷ
• Moc maksymalna 11,9 kVA
• Moc znamionowa 10,8 kVA
• Prąd znamionowy 47 A
• Waga 142 kg
• Długość 950 mm
• Szerokość 800 mm
• Wysokość 933 mm
• Prądnica synchroniczna
• Stopień ochrony 23 IP
• Obroty 3000 obr/min.
• Przekładnia 01:07:00
• Rodzaj oleju SAE 80W-90
• Ilość oleju 0,9 L

Wyposażenie AV 27 R Fogo:

• 1 gniazdo 63A 400V
• Wyzwalacz podnapięciowy
• 2 gniazda 16A 230V Schuko
• Automat bezpiecznikowy 400V
• Automat bezpiecznikowy 230V
• Zabezpieczenie różnicowo-prądowe
• Pomiar czasu, V, Hz, A, kVA
• Zestaw zabezp. połączenie z traktorem
• Przekładnia zalana olejem
